TELEFÉRICO DE ALTO BIERZO
Empezó a funcionar el año 1962, con un recorrido desde Tremor de Arriba hasta Brañuelas. Se montó un teleférico nuevo fabricado en Alemania por Pohling. Era bicable de ida y vuelta, se componía de un cable portante por donde se deslizaban los baldes provistos de ruedas y un cable tractor que los arrastraba.
Longitud: 11,2 km. Altitud del cargue en Tremor de Arriba: 980 m. Altitud del descargue en Brañuelas: 1060 m. Altitud máxima de la línea: 1303 m.
El cable portante que iba desde Tremor hasta Brañuelas, por donde se desplazaban los baldes cargados de carbón, era de 36 mm de diámetro. El cable portante de vuelta desde Brañuelas a Tremor, por donde se desplazaban los baldes vacíos, era de 26 mm de diámetro.
El cable tractor era más fino que el portante y tenía unos 25 km de longitud y arrastraba a los baldes cargados y a los vacíos. En cada torre metálica soporte había una rueda con guías para que se deslizara el cable tractor. El equipo motor estaba en Brañuelas y en Tremor estaban las poleas de reenvío del cable.
El cable portante se componía de 6 tramos independientes en cada sentido. Había 5 tensoras con base de hormigón que soportaban una estructura metálica de carriles para el paso de los baldes de un tramo a otro y unas vigas metálicas para soportar los contrapesos que mantenían en tensión a los cables.
Para mantener engrasado el cable portante, había una cesta de mantenimiento que se desplazaba por el cable con un sistema de engrase que llevaba un pequeño almacén de aceite para engrasar el cable en todo el recorrido.
El cargue estaba situado al lado del río Fervienza a medio kilómetro de Tremor de Arriba. En esta zona estaban las minas, los talleres, las oficinas y el lavadero automático de carbón de 6 pisos.
El descargue de los baldes estaba a 800 m de la estación de tren de Brañuelas y tenía un ramal de vía propio para el cargue de los vagones.
ESTACIÓN DE DESCARGA EN BRAÑUELAS
ESTACIÓN DE DESCARGA
BASE 1
BASE 1 Y EDIFICIO DE DESCARGA
BASE 2
BASE 2 ACTUAL
BASE 3 ACTUAL
BASE 3
LA BASE 3 CON SU TORRE EN EL AÑO 2013. AL FONDO LA TORRE DE LA BASE 2 Y LA ESTACIÓN DE DESCARGA
NOTA: Estas torres son las que están actualmente en la plaza del Ayuntamiento de Brañuelas.
OTRA FOTO DE LA TORRE 3 EN EL AÑO 2013 CON LOS BALDES
TORRES 4, 5 Y 6

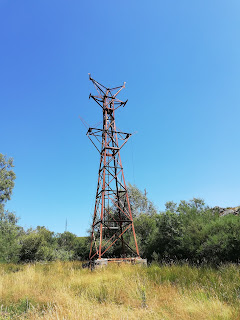

TORRE 4
TORRE 4
TORRE 4
TORRE 5 Y 6
TORRE 5
TORRE 5
TORRE 6
TORRE 6 Y POLÍGONO INDUSTRIAL DE BRAÑUELAS
BASE 7
BASE 8
TENSORA 1
AMARRE DE CABLES DE LA TENSORA 1
CONTRA PESOS DE LA TENSORA 1
LA TENSORA 1 EN EL AÑO 2013 CON LOS CABLES
BASE 9
BASE 9
TORRE 10 Y 11
TORRE 10
TORRE 10
TORRE 10
TORRE 11
TORRE 11
BASE 12
BASE 13
BASE 14 DESTRUIDA AL HACER EL CAMINO
BASE 15
BASE 16
BASE 16 Y TENSORA 2
BASE 16, TENSORA 2 Y TORRE 17
TENSORA 2
TENSORA 2
TORRE 17
TORRE 17
TORRE 18
TORRE 18
TORRE 18 AMARRE DEL CABLE DE CARGA
BASE 19
BASE 20
TORRE 21
TORRE 21
TORRE 22
TORRE 22
TORRE 23
TORRE 23
BASE 24
TENSORA 3
TENSORA 3
TENSORA 3 ACTUAL. AÑO 2020
TENSORA 3 EL AÑO 2012
BASE 25
TORRE 26
TORRE 28
BASES DE PASO DE CUMBRE 1
BASES DE PASO DE CUMBRE 1
BASE 29
BASE 29 Y TORRE 30
TORRE 30
TORRE 30 Y TENSORA 4
TENSORA 4
TENSORA 4 Y TORRES 31 Y 32
TENSORA 4
TENSORA 4
POLEAS Y CONTRAPESOS
LAS POLEAS GRANDES SON PARA SUSTENTAR LOS CONTRAPESOS Y LAS PEQUEÑAS PARA GUIAR EL CABLE TRACTOR
AMARRE FIJO DE LOS CABLES PORTANTES PARA EL SIGUIENTE TRAMO DE LÍNEA
ABRAZADERAS PARA FIJAR EL CABLE PORTANTE
TORRE 30, TENSORA 4, TORRES 31 Y 32
TORRE 30, TENSORA 4, TORRES 31 Y 32
TORRE 31
TENSORA 4 Y TORRES 31 Y 32
BASE 33

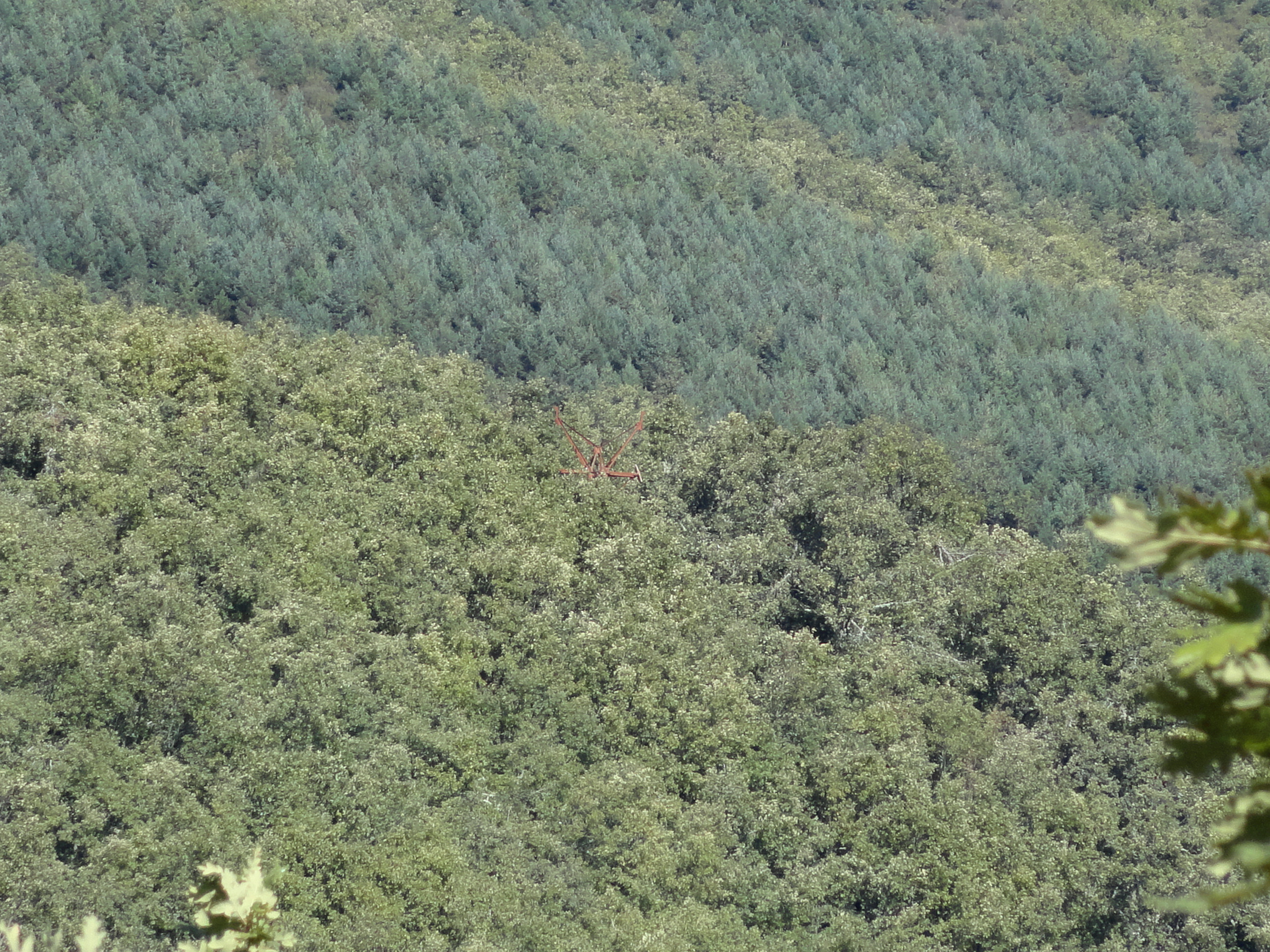

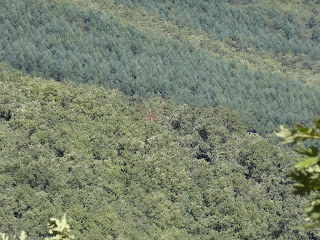

TORRE 34
TORRES 34 Y 35 ENTRE ROBLES
TORRES 34, 35, 36 Y TENSORA 5
TORRES 35 Y 36
TORRE 36
TENSORA 5
TENSORA 5
TENSORA 5
BASE 37
BASE 38
PASO DE CUMBRE 2
PASO DE CUMBRE 2
PASO DE CUMBRE 2
TORRE 39
TORRE 39 Y TREMOR DE ARRIBA
TORRE 39 Y PASO DE CUMBRE 2
TORRE 40
TORRE 40
TORRE 40

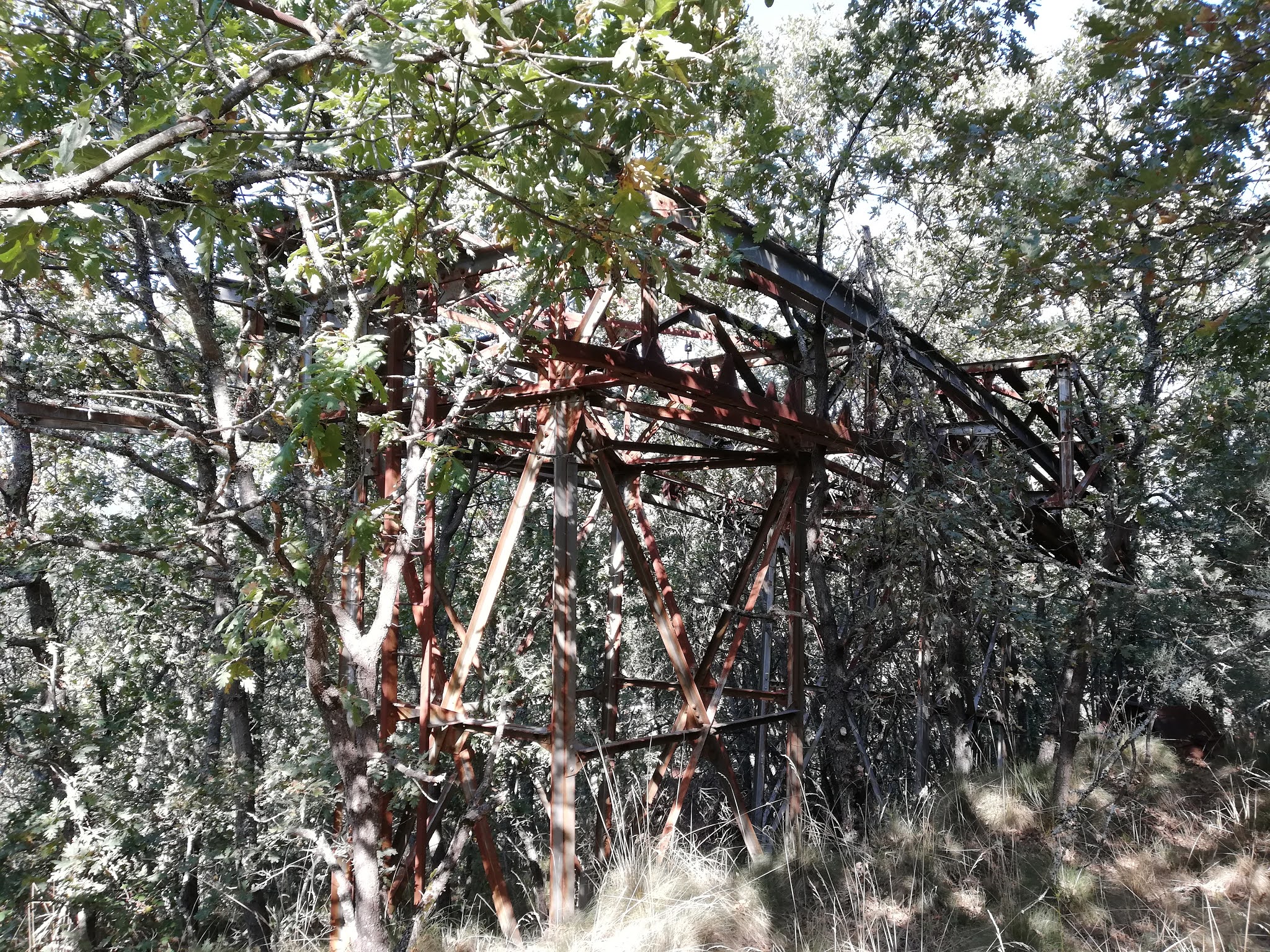

PASO DE CUMBRE 3
PASO DE CUMBRE 3 ENTRE ROBLES
BALDE
RUEDAS DE LOS BALDES
PASO DE CUMBRE 3
TORRE 41 ENTRE ROBLES
TORRE 42
TORRE 42 Y 43
TORRES 42 Y 43
TORRE 43
TORRES 43 Y 44
TORRE 44
TORRE 45
TORRE 45 Y CARGUE
TOLVAS DE CARGA DE TREMOR DE ARRIBA
LAVADERO Y TOLVAS DE CARGA
LAVADERO AUTOMÁTICO DE 6 PISOS
TREMOR DE ARRIBA. AL FONDO EL CARGUE DE ALTO BIERZO
